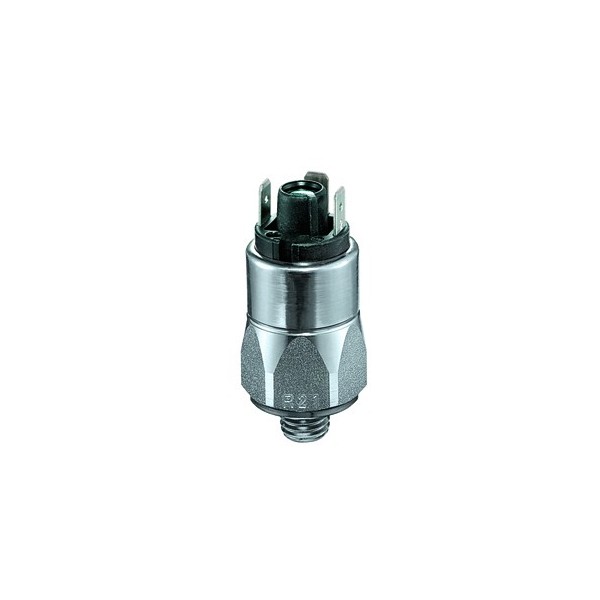

Pressostat à contact inverseur, jusque 100 bar, 42 V maxi, G1/4 mâle

Fiche technique

Type

Pressostat à membrane à inverseur (SPDT) avec contacts argent

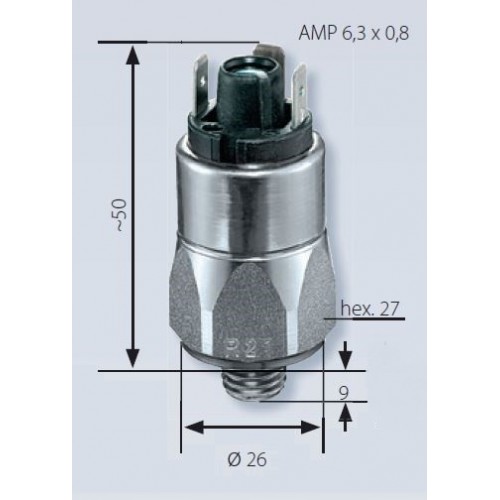

Corps

Hexagonal 27

Connexion électrique

Bornes à cosse (AMP 6,3x0,8 étamées)

Raccord

G1/4

Matériau

Acier zingué (sans Cr VI)

Pression statique admissible

100 bar (plage 0,3...1,5 bar) ou 300 bar (plages de 1...10 bar à 10...100 bar)

Pression dynamique admissible

30 à 50% de la pression statique admissible. Ne concerne que les parties hydrauliques/pneumatiques du pressostat ou vacuostat

Plages de tarage du point de commutation

0,3...1,5 bar (±0,2 bar) / 1...10 bar (±0,5 bar) / 10...50 bar (±3 bar) / 10...100 bar (±3...5 bar)

Réglage du point de commutation

Par vis

Hystérésis

10...30% env., non réglable

Matériau d'étanchéité

NBR

Compatibilité fluide

Huile hydraulique, huile machine, huile de chauffage, air, azote etc.

Tenue en température matériau d'étanchéité

-40...+100°C

Tension nominale

10...42 V AC/DC

Série

0170

Courant nominal

4 A

Fréquence de commutation

200 min-1

Durée de vie mécanique

1 million de cycles (selon les conditions d'utilisation)

Taux de montée en pression

≤ 1 bar/ms

Tenue aux vibrations

10 g; 5...200 Hz sinus selon EN 60068-2-27

Indice de protection

IP65 (bornes IP00 sans coiffe de protection)

Masse

100 g env.

Références spécifiques
