Le fonctionnement d'un pressostat électronique

Le fonctionnement d’un pressostat électronique est sensiblement identique à celui d’un pressostat mécanique à la différence que la pression du fluide est convertie en un signal de commutation électrique numérique. Il peut y avoir plusieurs points de commutation réglables et modifiables en fonction de l’utilisation de l’équipement. L’hystérésis peut être réglée de façon très précise en fonction de la valeur de commutation.

Cet article fait partie du sujet : définition : le pressostat.

Comment fonctionne un pressostat électronique ?

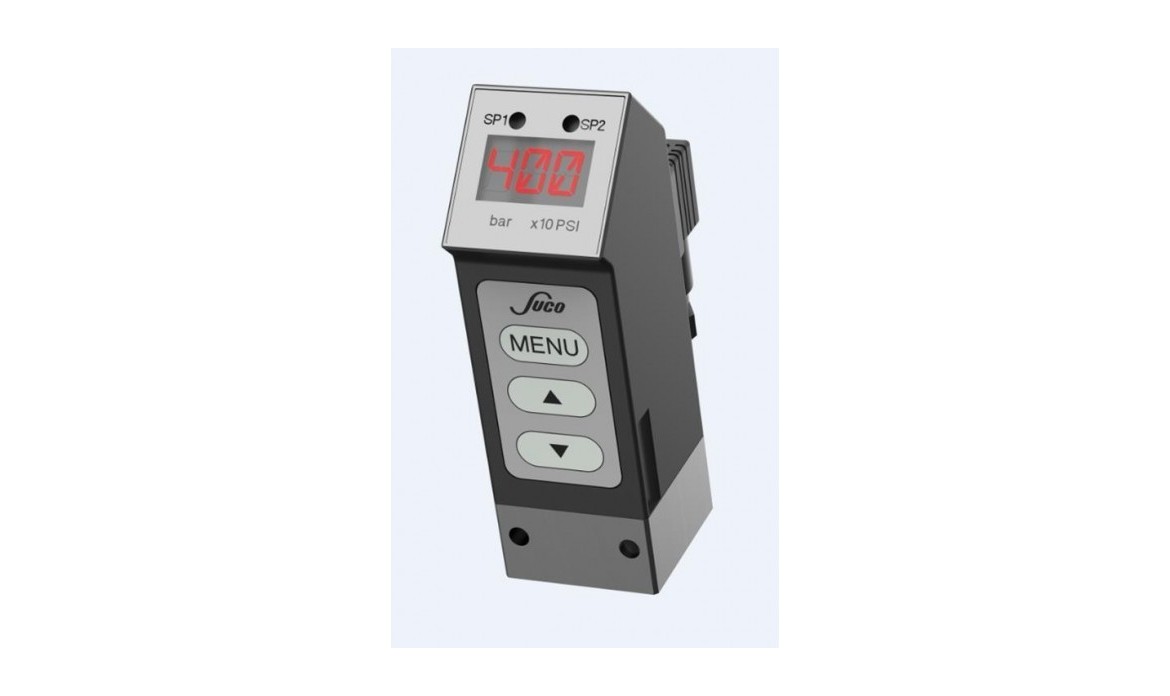

Un pressostat électronique est constitué d’un capteur à tête de jauge céramique dont la résistivité électrique varie selon des données préétablies en fonction de sa déformation due à la pression qu’il subit. Un signal est ainsi produit. Ce dernier est comparé à la valeur de commutation initiale par le système électronique interne et est traité numériquement par un micro-contrôleur. Le relais (ou le transistor) change d’état si la pression du fluide est supérieure à la valeur programmée. Lorsque le point de commutation ou le point de retour est atteint, le relais de sortie se ferme ou s’ouvre en fonction du type de commutation retenu (Normalement Ouvert ou Normalement Fermé).

Pour quelles applications faut-il choisir un pressostat électronique ?

Les pressostats électroniques sont largement utilisés quelque soit le fluide sous pression (eau, air, gaz). Dans le domaine agricole et des travaux publics, l’utilisation de pressostats électroniques est courante (fourches hydrauliques ou pneumatiques, moissonneuse-batteuse, chasse-neige). Les pressostats électroniques sont présents dans la construction de nombreuses pompes et compresseurs à eau et/ou air (traitement de l’eau, pompes à eau ou d’arrosage, compresseurs à air). Les centrales de lubrification et graissage (grue télescopique, chariot élévateur) ainsi que les systèmes d’extinction d’incendie nécessitent un pressostat électronique (extincteur anti-incendie). De très nombreux équipements automobile et ferroviaire (climatisation…) peuvent être dotés de pressostats électroniques tout comme les équipements agroalimentaires (embouteilleuse, machine de nettoyage).

Quelle est la différence avec un pressostat mécanique ?

La durée de vie est logiquement plus longue pour les pressostats électroniques du fait qu’aucune pièce n’est en mouvement. Le seuil de commutation est beaucoup plus précis. L’hystérésis est réglable et modifiable dans une très large plage et est virtuellement indépendante du point de commutation contrairement aux pressostats mécaniques. En fonction des applications, ils peuvent être dotés de plusieurs fonctions supplémentaires. D’une façon générale, les pressostats électroniques offrent une utilisation beaucoup plus souple et précise que les pressostats mécaniques. Les matériaux diffèrent pour répondre aux exigences de résistivité et de durabilité afin d’assurer le fonctionnement sûr et performant de l’équipement.
