Le fonctionnement d'un pressostat mécanique

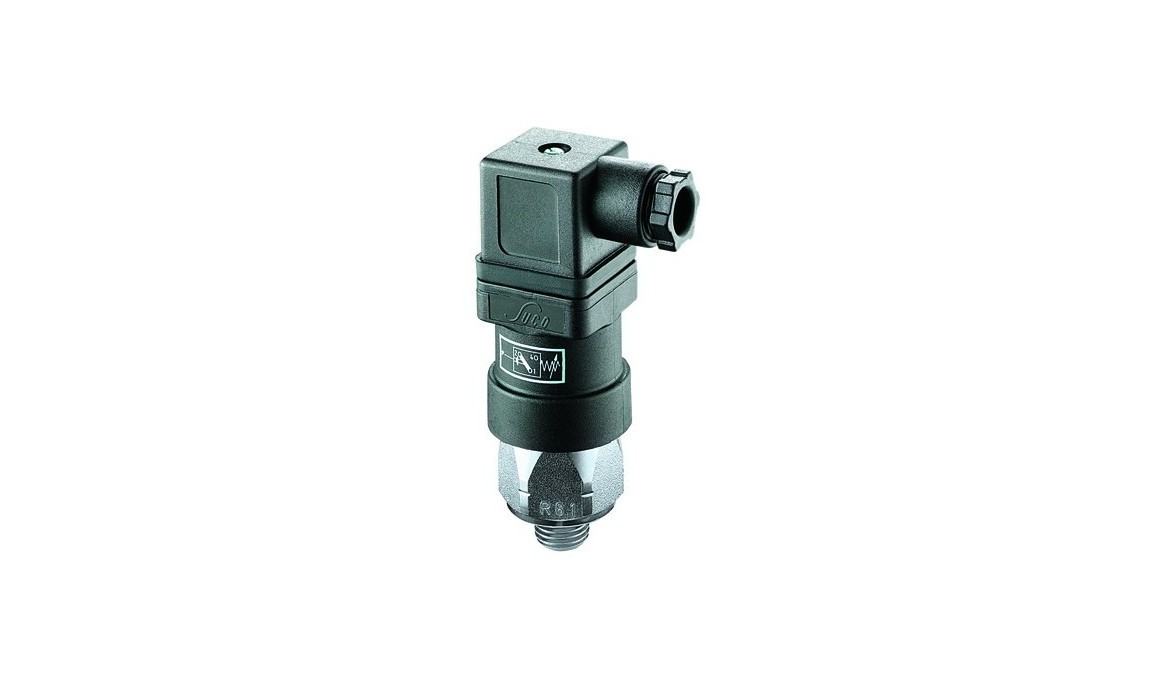

Un pressostat mécanique est un dispositif permettant de contrôler la pression d’un gaz ou d’un liquide. Le processus mécanique engendré par la pression que subit la membrane ou le piston ferme ou ouvre un circuit électrique en fonction du seuil de commutation préétabli. Le contact peut être normalement ouvert (NO) ou normalement fermé (NF).
Cet article fait partie du sujet : définition : le pressostat.
Comment fonctionne un pressostat mécanique ?
Le fluide pénètre à l’intérieur d’un orifice avant d’entrer en contact avec une membrane d’étanchéité. Celle-ci se déforme sous l’effet de la pression et pousse une rondelle dont la course est freinée par un ressort à spires plus ou moins précontraint en fonction de la consigne initiale. Lorsque la pression du fluide devient supérieure ou inférieure à la pression de tarage, la rondelle se déplace entrainant la fermeture ou l’ouverture d’un interrupteur. Le courant appliqué aux bornes du pressostat peut alors circuler ou ne pas circuler. A noter que pour des pressions supérieures à 100 bar, la membrane est remplacée par un piston équipé d’un joint torique pour des raisons de robustesse.
Pour quelles applications faut-il choisir un pressostat mécanique ?
Les pressostats mécaniques sont largement utilisés dans presque tous les domaines de l'hydraulique mobile, de la construction de machines et d'installations ainsi que dans la construction d'équipements et d'appareils. Ils peuvent être utilisés pour surveiller les pressions et débit d’air dans le cadre d’installations de climatisation, de ventilation et de conditionnement d’air et également dans les systèmes de chauffage et de sanitaire (chaudières fioul, gaz). Ils sont utiles dans l’industrie alimentaire, dans la technique du process (protection contre les surpressions) et pour la construction de nombreuses machines et peuvent être prévus pour les liquides et les gaz (surveillance de la pression d’huile). Les pressostats mécaniques mesurant de façon précise la pression différentielle sont largement utilisés dans le domaine industriel.
Quelle est la différence avec un pressostat électronique ?
La pression d’un fluide est convertie en mouvement mécanique pour le fonctionnement d’un pressostat mécanique alors que des signaux de sortie de commutation électroniques sont transmis par les pressostats électroniques. Une différence notable est caractérisée par les composants qui les composent : membrane + rondelle + ressort à spires ou piston pour les pressostats mécaniques contre un capteur à tête de jauge céramique semi-conducteur doté d’un joint torique d’étanchéité pour les pressostats électroniques. Et, bien que les performances des pressostats mécaniques soient excellentes, ils répondent à une utilisation « simple » sans besoin de valeur d’hystérésis ou seuil de commutation précis.
